Aujourd'hui, depuis l'introduction en 1970 de la norme NF C 15-100, toutes les installations électriques à basse tension en Europe doivent respecter des normes strictes. Celles-ci visent à garantir la sécurité des habitations et de leurs occupants. Parmi ces normes, chaque fil électrique est associé à une couleur spécifique, facilitant ainsi l'identification de sa fonction. Dans cet article, découvrons les significations des couleurs des fils électriques dans un tableau électrique typique.
La norme NF C 15-100 : un cadre sécuritaire
La norme NF C 15-100 rend indispensable l'installation d'un compteur, d'un disjoncteur général, de dispositifs différentiels, de fusibles et de circuits adaptés dans chaque habitation. Ces éléments sont cruciaux pour assurer la sécurité des installations. Le texte impose également un nombre minimum de points d'éclairage et de prises de courant selon l'aménagement de chaque pièce.
Pour garantir le bon fonctionnement d'un circuit électrique, la norme exige au moins trois fils : un fil de phase, un fil neutre et un fil de terre. Chacun de ces fils se voit attribuer une couleur, ce qui permet une identification rapide et sécurisée lors des interventions. Il est important de noter que la norme ne s'applique qu'aux constructions récentes ou aux rénovations intégrales, laissant certaines anciennes installations avec des configurations différentes.
Les fonctions des fils dans un circuit électrique
Analisons les trois fils essentiels ainsi que leur rôle au sein d'une installation :
- Fil de phase : Identifié par la lettre L, il transporte le courant alternatif de 230 V vers les appareils. Ce fil est le plus dangereux et nécessite des précautions lors de la manipulation.
- Fil neutre : Ayant la lettre N, il a un potentiel électrique de 0 V. Ce fil permet de distribuer le courant dans le circuit et facilite le retour vers le réseau électrique.
- Fil de terre : Ce fil relie les circuits à la terre, prévenant ainsi les risques d'électrocution et de court-circuit. Il joue un rôle crucial en cas de fuite électrique.
Les couleurs des fils : une question de sécurité

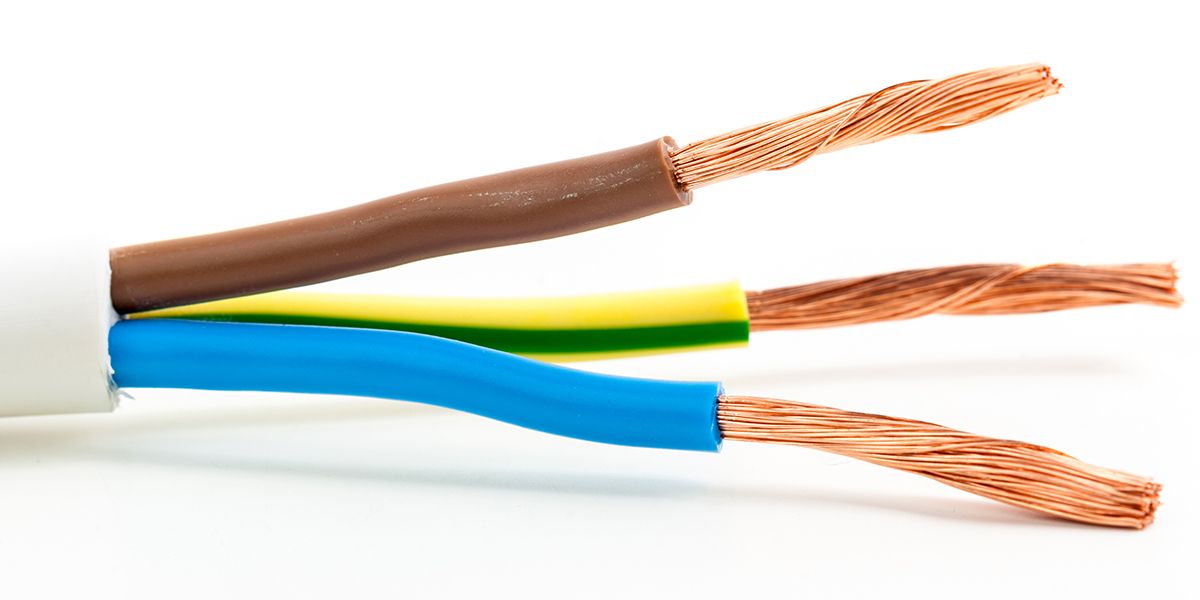

Maintenant que nous avons abordé les fonctions des fils, observons leurs couleurs associées :
- Fil de phase : Toujours dans une teinte foncée, il peut être rouge, marron ou noir. Les anciens fils de phase pouvaient avoir une couleur jaune ou verte, mais ce n'est plus le cas aujourd'hui.
- Fil neutre : Toujours bleu, que ce soit clair ou foncé. Historiquement, ce fil était rouge, ce qui pourrait engendrer des confusions dans les anciennes installations.
- Fil de terre : Généralement vert et jaune. Cependant, des installations anciennes peuvent encore utiliser des teintes comme le gris ou le blanc.
Il est également commun d'observer d'autres couleurs de fils pour des usages spécifiques, tels que les fils navette, qui sont utilisés pour des installations particulières. Par exemple, un fil orange peut être utilisé pour un bouton pressoir, tandis qu'un fil violet est souvent présent dans les interrupteurs à va-et-vient.
Le non-respect des codes couleur peut mener à des situations dangereuses. Si vous mélangez les couleurs, vous risquez de créer des courts-circuits, endommager les équipements ou augmenter les chances d'électrocution. De plus, les assureurs peuvent refuser d'indemniser en cas de sinistre si l'installation électrique ne respecte pas les normes.
Des chiffres inquiétants le rappellent : chaque année en France, 4 000 électrisations sévères et 200 décès dus à des électrocutions soulignent l'importance d'une installation électrique conforme. Les accidents domestiques surviennent souvent par négligence, mais aussi à cause d'infrastructures vétustes ou mal réalisées.
